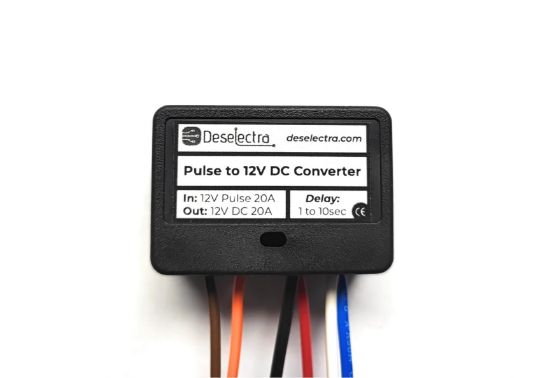

Convertitore segnale costante a impulso ciclico 0–10s regolabile – modulo auto 12V

Mantiene un’uscita continua finché il segnale di ingresso è attivo e la mantiene per un tempo impostato (1–10 secondi) dopo l’interruzione. Se il segnale ritorna entro questo intervallo, il funzionamento continua senza interruzione.

Applicazioni principali

• Conversione impulsi frecce in uscita continua
• Sistemi di illuminazione sequenziale
• Stabilizzazione e gestione segnali auto
• Controllo dispositivi ausiliari 12V
• Funzioni di ritardo e mantenimento segnale

Specifiche tecniche

• Tensione: 12V DC
• Ingresso: impulso 12V positivo o negativo
• Uscita: 12V DC costante
• Tempo regolabile: 1–10 secondi
• Dimensioni: 40 × 27 × 20 mm (con custodia)

Collegamenti

Alimentazione

• Rosso → +12V DC permanente
• Nero → massa (–12V)

Ingresso (solo uno)

• Arancione → trigger +12V
• Marrone → trigger –12V

⚠️ Collegare solo un ingresso.

Uscita

• Bianco → uscita +12V DC
• Blu → massa uscita (–12V DC)

Principio di funzionamento

Il modulo monitora il segnale di ingresso.

• Con segnale attivo, l’uscita rimane continua.
• L’uscita resta attiva finché il segnale è presente.
• Dopo l’interruzione, viene mantenuta per il tempo impostato (1–10 secondi).
• Se il segnale ritorna, continua senza reset.
• Se non ritorna, l’uscita si spegne e attende nuovo segnale.

Regolazione tempo

• Senso orario → meno tempo
• Senso antiorario → più tempo
• Intervallo: 1–10 secondi

Contenuto confezione

• 1 × modulo convertitore segnale
• 1 × manuale d’uso e schema collegamenti

Note

• Solo sistemi 12V DC
• Non superare i limiti indicati
• Collegamento errato può danneggiare il modulo
• Garantire isolamento adeguato
